Identification des pièces Concorde

Retour sommaire identification des pièces - Pièce précédente - Pièce suivante

Nacelle : Centrifugeur d'eau concorde

Merci aux nombreux contributeurs actifs sur cette rubrique, autant pour les pièces,

les photos que les autorisations.

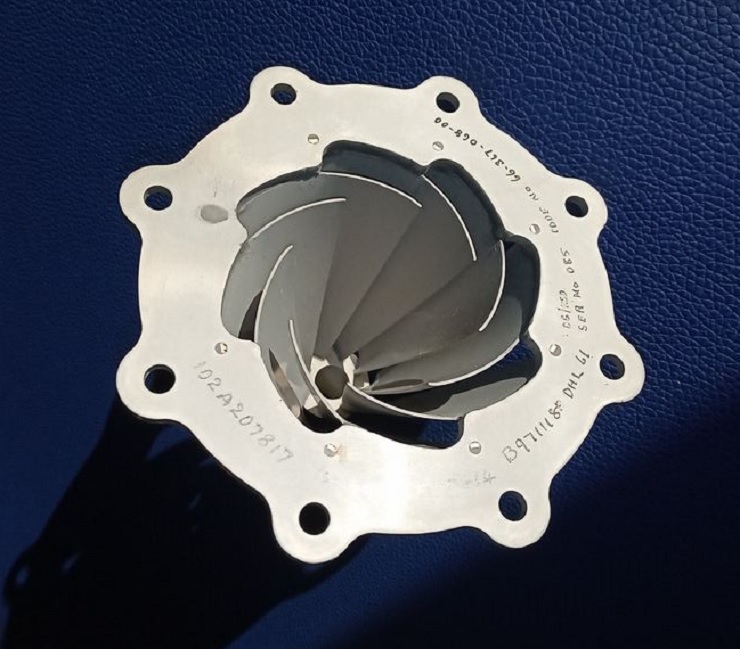

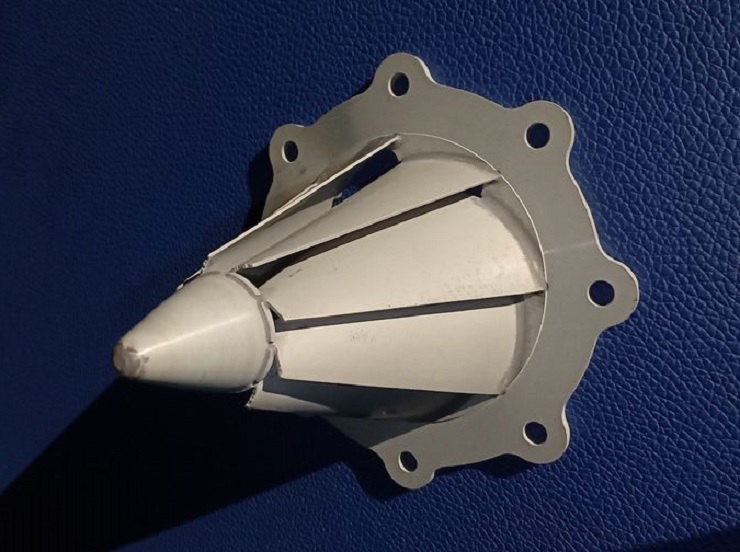

Voici une centrifugeuse d'eau servant à extraire l'eau dans l'une des conduites d'air du conditionnement d'air.

L'air humide passe à haute vitesse via cette pièce, les particules d'eau se trouvent alors éjectées vers la périphérie et récupérées.

Rappelons que sur le cycle complet de l'air conditionné, l'air est d'abord asséché, traité (particules de poussières enlevées), plusieurs fois compressé ou détendu, refroidi ou chauffé et qu'en fin de cycle on l'humidifie à nouveau très légèrement et de manière contrôlée.

Cette pièce se trouve située dans une baie sèche (*), à l'intérieur d'une nacelle réacteur. (Voir schémas plus loin)

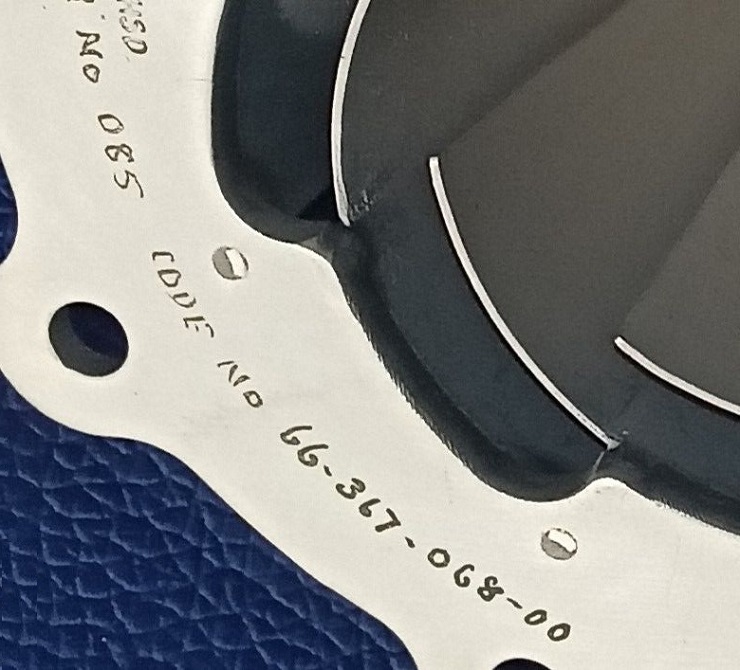

Code : 66 367 068 00

Masse : 100 grammes

Diamètre du cône: 10cm



(*) A contrario une baie humide renferme généralement du kérozène.

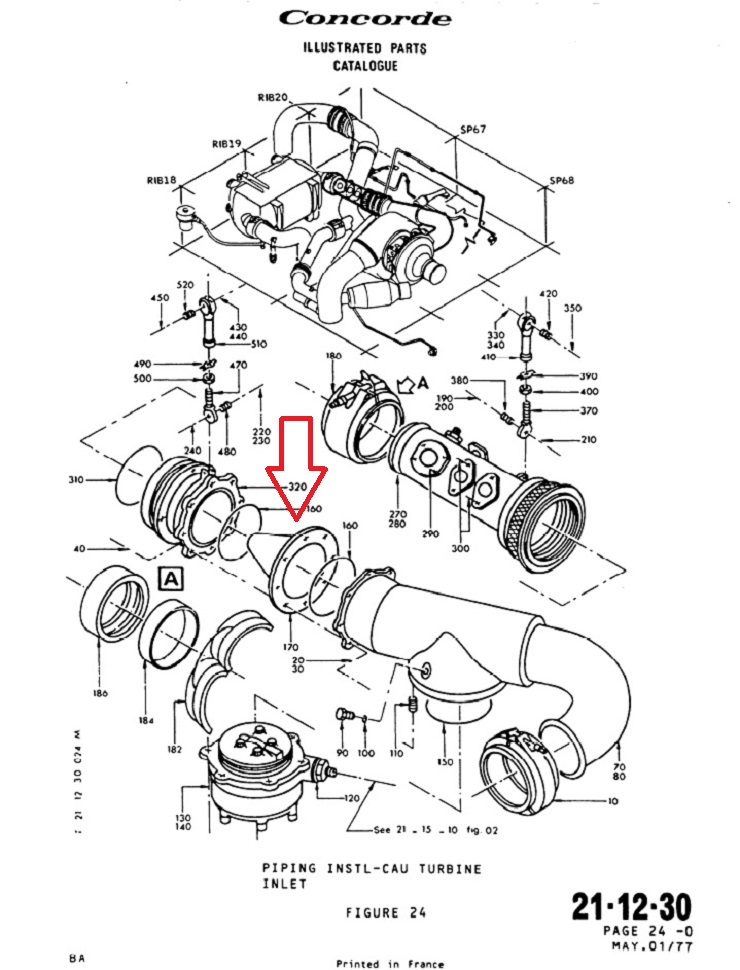

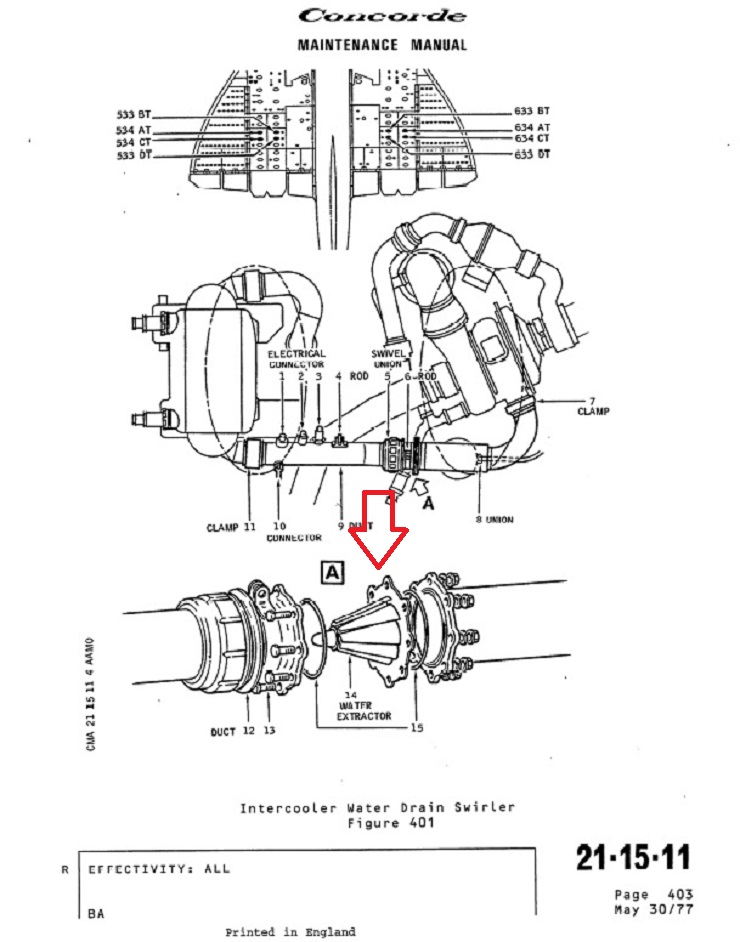

Pour les mordus de technique, vous trouverez un schéma en rapport dans l'IPC 21-12-30 (figure 24) ou encore dans le MM 21-15-11 (figure 401)







François

05/06/2025
