Les instruments de vol Concorde.
Retour sommaire Instruments de vol et pièces Concorde - Page précédente - Page suivante
Merci aux nombreux contributeurs pour leurs prêts des pièces et autorisations,
ils se reconnaîtront forcément.
Indicateur % AREA
Photo : source http://www.artcurial.com
Descriptif rapide :
Cet indicateur renseigne sur la surface de décharge des gaz d’éjection de la tuyère primaire, en pourcentage de la plage comprise entre la surface minimale et maximale.
…un peu comme si vous aviez en permanence un indicateur qui vous renseigne sur l’ouverture de l’iris de votre œil, ou encore un indicateur d’ouverture de diaphragme d'un appareil photo.
1 – Voyant blanc de réchauffe : Allumé, indique que le sélecteur de réchauffe n’est plus sur la position OFF.
2 - Aiguille linéaire de l’indicateur (de 0 à 120%)
3 – Drapeau rayé rouge et noir : Apparait en cas de perte d’alimentation électrique.

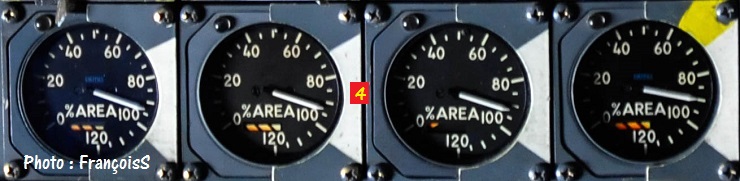

4 – Secteur blanc apposé sur chacun des 4 instruments %AREA (voir photo ci-dessous plus explicite) : Indique un fonctionnement correct de la réchauffe (de 70 à 100% pour les réacteurs 1, 2 et 3) avec en plus un arc jaune de (60 à 70 % pour le réacteur 4) car celui-ci a une particularité du fait de sa situation.

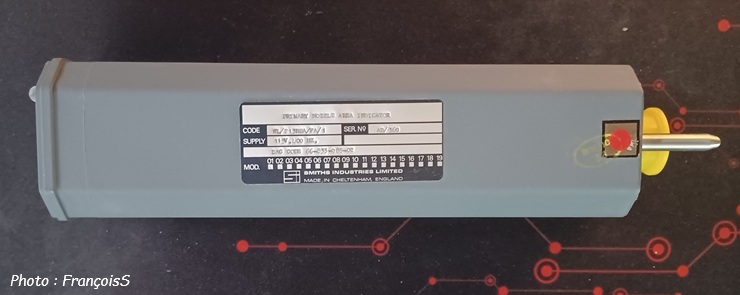

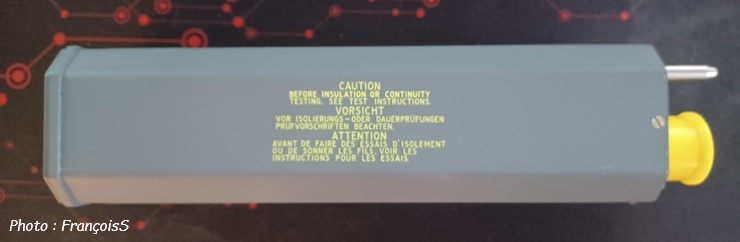

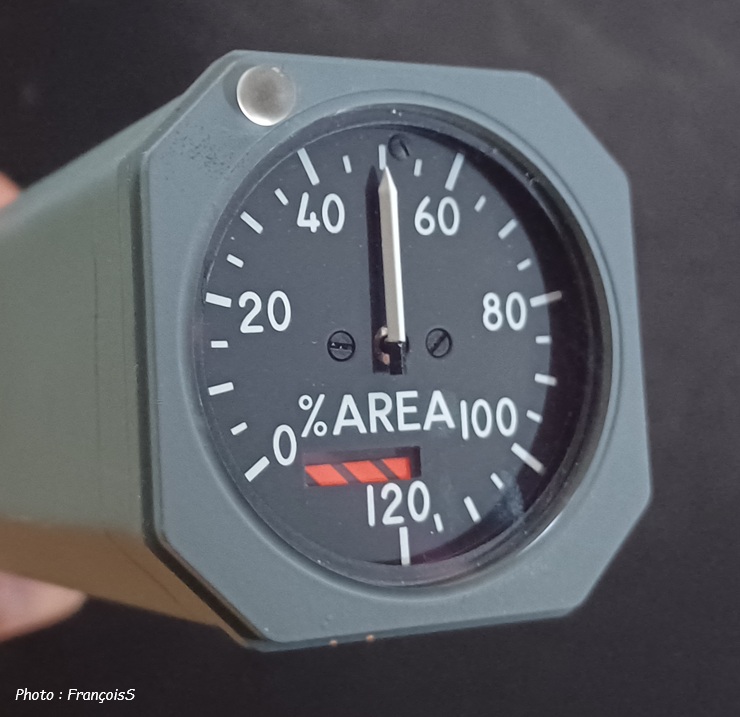

Quelles autres photos de cet instrument sous différents angles.
Petit TP pour une illumination de l'instrument, en utilisant la documentation technique Concorde.

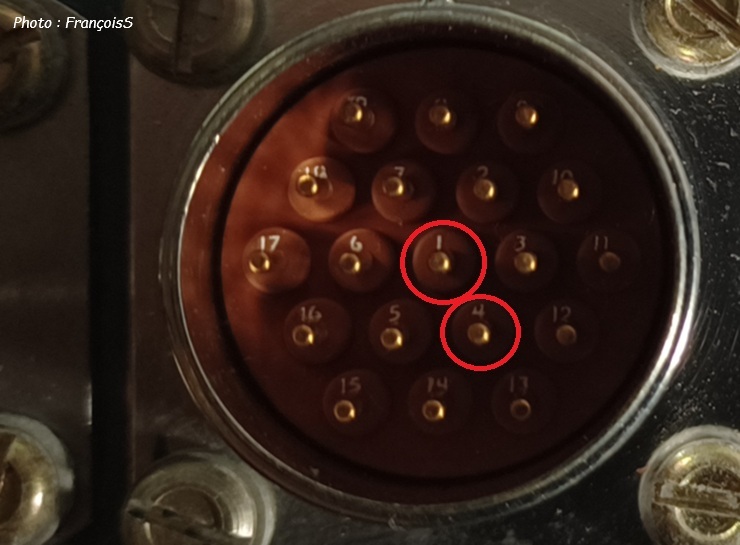

Les 2 pins utilisés sur le connecteur seront : 4 + 1 (WDM 33-17-01 page 105)

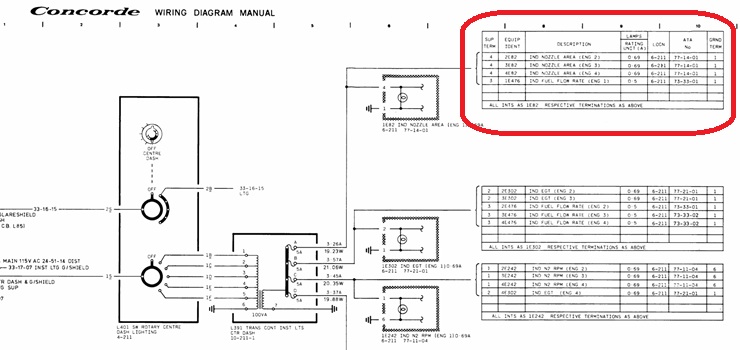

Pour les mordus de technique on trouve ça dans le WDM 33-17-01 page 105

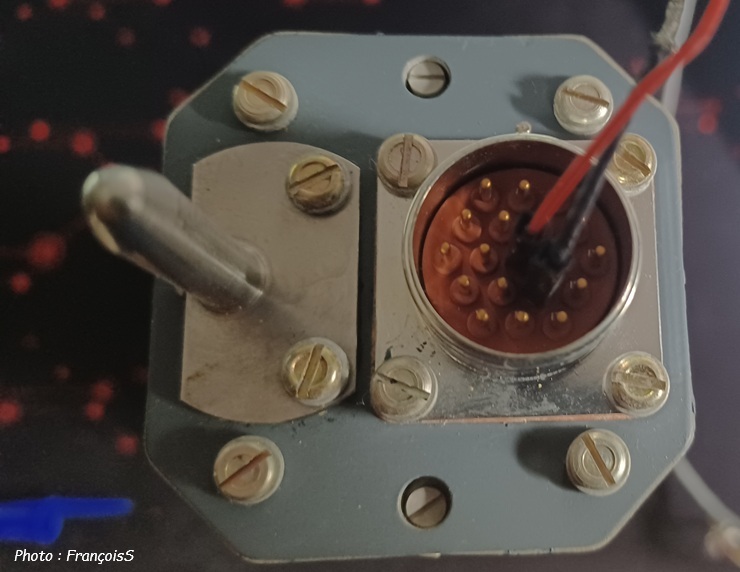

On raccorde à une petite alimentation...

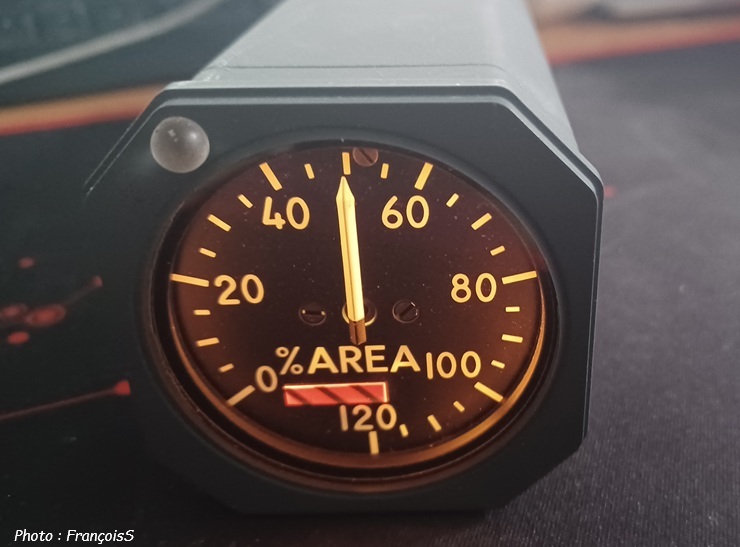

Et immédiatement ça s'illumine, c'est ça la magie Concorde !
Suite du TP, ci-dessus en mai 2026 j'avais illuminé l'instrument %AREA de Concorde avec du +5V.
Je poursuis sur cet instrument, en utilisant une documentation technique Concorde WDM 77-14-01 P103 et avec du +28V pins 15 et 8 à la masse, pour cette fois illuminer le voyant de sélection post combustion.
Aucune alimentation pour l'instant sur le connecteur de l'instrument.
On raccorde à une petite alimentation 28V.
Et immédiatement le voyant de sélection de la post combustion s'illumine.
Un voyant blanc allumé indique que la sélection de la post combustion via une palette blanche située derrière l'une des manettes de gaz pour ce réacteur a été activée.
Sélection activée, mais pas pour autant que la post combustion s'allumera, il faut pour cela pas mal d'autres paramètres au vert : manette de gaz en avant, régime minimal établi, système ignition sur la PC pour allumage, envoi de kéro sur la rampe PC, etc...
4 réacteurs Olympus 593 sur Concorde donc 4 instruments semblables, avec chacun son voyant et sa palette de sélection.
François
24/12/2016 (Dernière modification 27/10/2026)
