27 Octobre 2026 : Comparaisons rotation sur différents servomoteurs et archivage pièces aéronautiques du simulateur Concorde



Une éternité que je n'ai pas donné des nouvelles sur l'avancement de mon simulateur de vol Concorde.

La raison est simple, mon activité est plus centrée sur les vols, pour de vrai !...





Mais ce week-end je fais un tri et des tests sur des servomoteurs qui actionneront les instruments.

Je les ai testés via la carte Opencokpits USB Servo Plus, où simultanément il est possible d'en raccorder 16.

J'ai dû déjà en tester 110, mais il m'en reste encore...



7 servomoteurs étaient définitivement HS et serviront pour pièces.

Je les ai triés aussi sur un critère de bruit, lorsqu'ils sont en mouvement.

Les plus bruyants iront probablement sur des instruments moins prioraitaires ou qui bougent lentement.

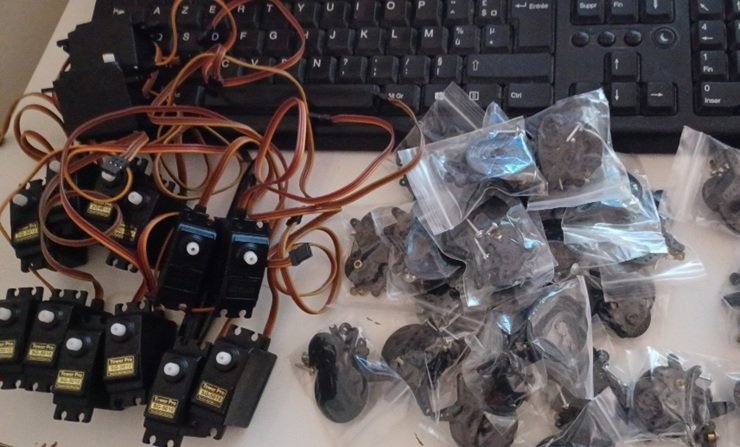

Quelques servomoteurs Tower Pro SG-5010 + MG-995

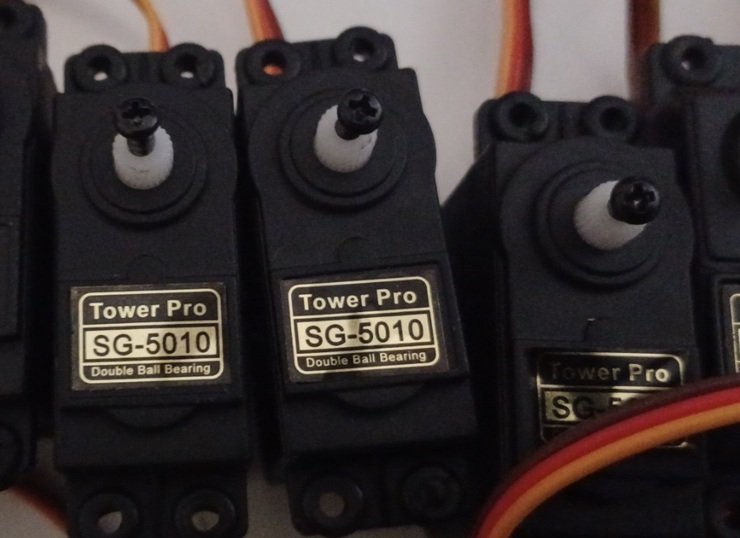

Servomoteurs Tower Pro SG-5010

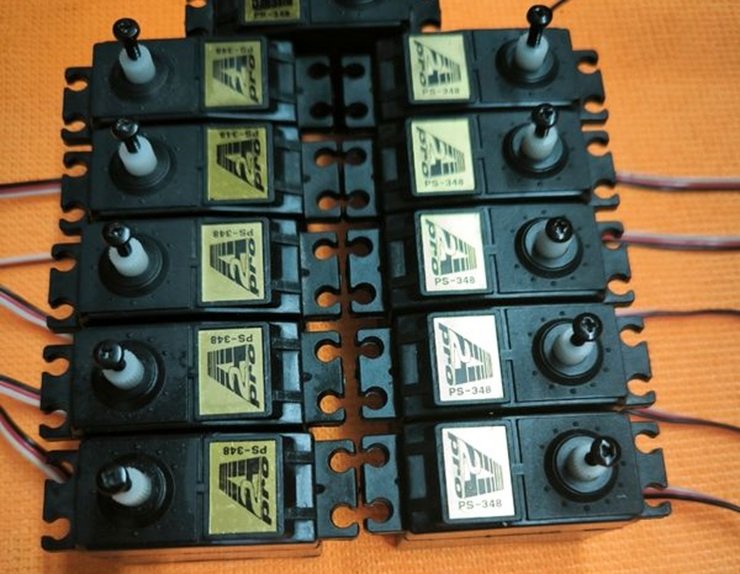

Servomoteurs A2 Pro

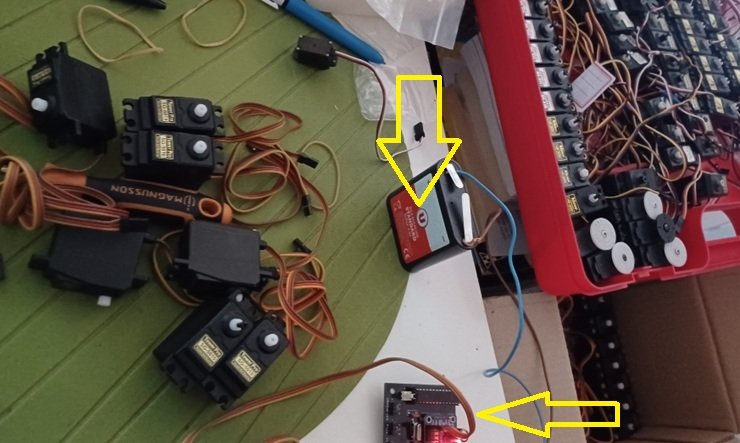

Ci-dessous mon banc de test, sur des servos Tower Pro SG-5010.

Dans la valise + cartons il y a aussi des Tower Pro MG-995 (Pignons en métal), Hitec HS-311, Hitec HS-322, Hitec HS-300, A2 Pro, Futaba S-3003, des AS12, des mini servos, etc...



La carte interface (tout en bas de la photo) Opencockpits USB Servos Plus est connectée à l'ordinateur en USB et est gérée par SIOC.

La pile de 4,5 V (autre flèche jaune sur la photo) alimente les servomoteurs.

Sur le simulateur une alimentation stabilisée en 5 volts remplacera cette pile, juste utilisée pour des tests.





On peut pousser l'alimentation jusqu'à 6 volts si on souhaite plus de couple sur les servomoteurs et/ou un déplacement plus rapide. Ce ne sera pas nécessaire, je vais juste déplacer des aiguilles très légères !



Futaba 3003 - 170° de rotation

E-Sky (micro servo) - 170° de rotation

Hitec HS-311 - 180° de rotation

Hitec HS-322 HD - 180° de rotation

Tower Pro SG-5010 - 180° de rotation

Tower Pro MG-995 - 180° de rotation

T2M AS11 - 180° de rotation

Hitec HS-303 - 185° de rotation

T2M AS12 - 190° de rotation

A2 PRO - 190° de rotation

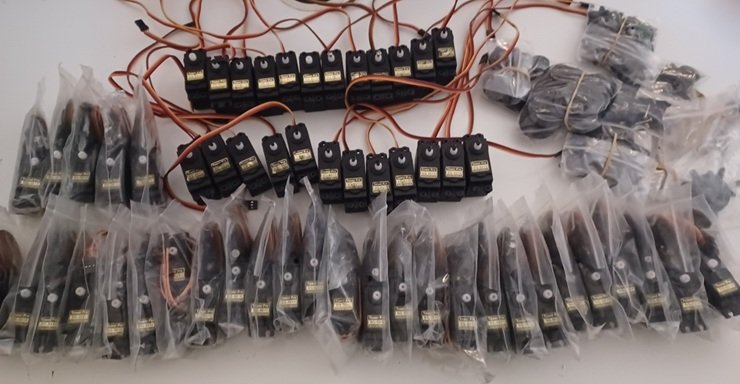

Petite vue d'ensemble des servomoteurs déjà testés, ceux non testés sont dans d'autres cartons.

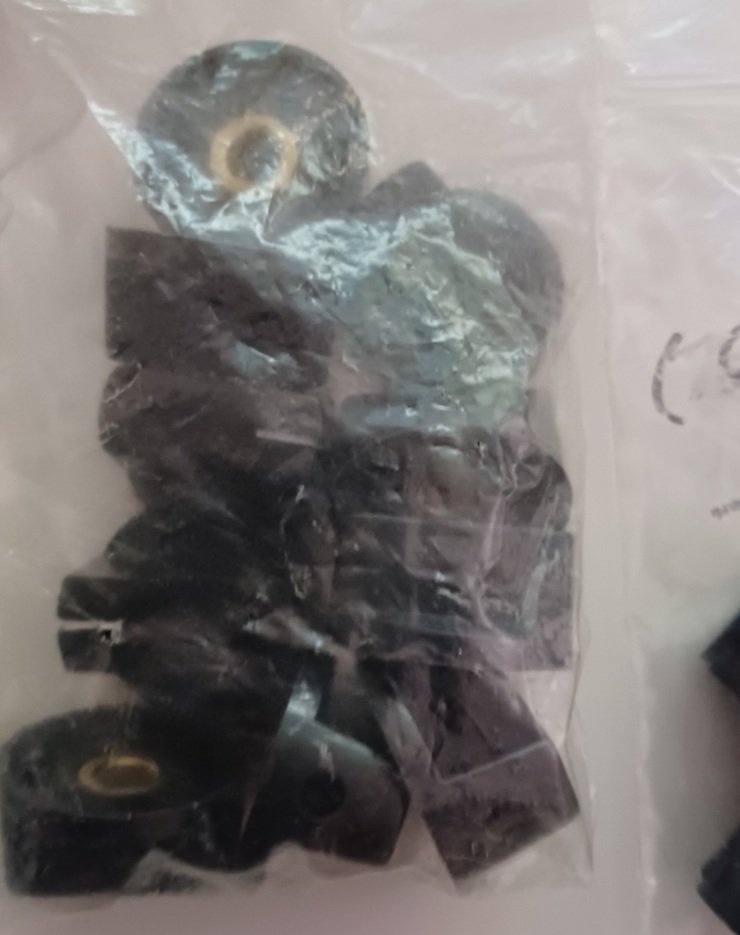

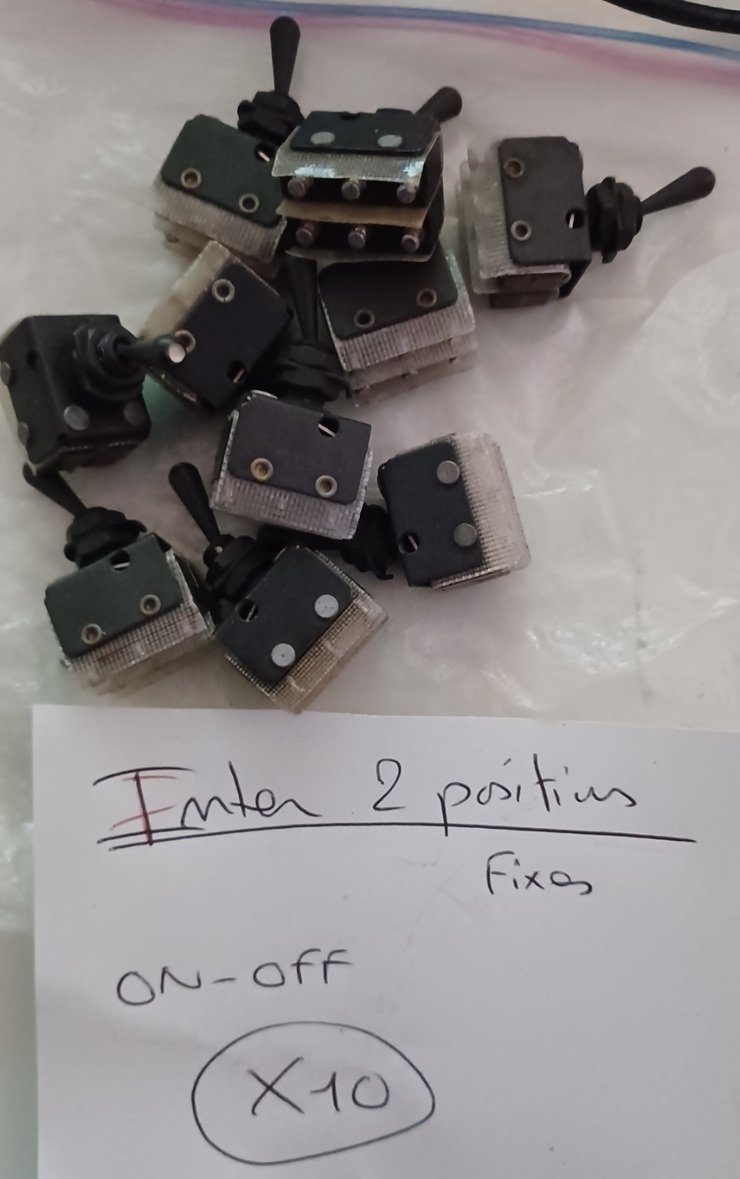

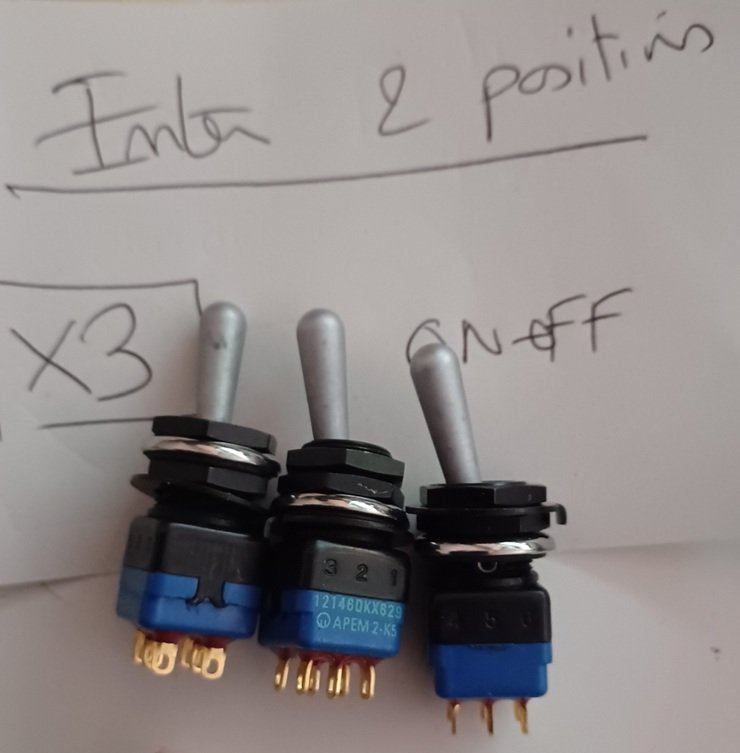

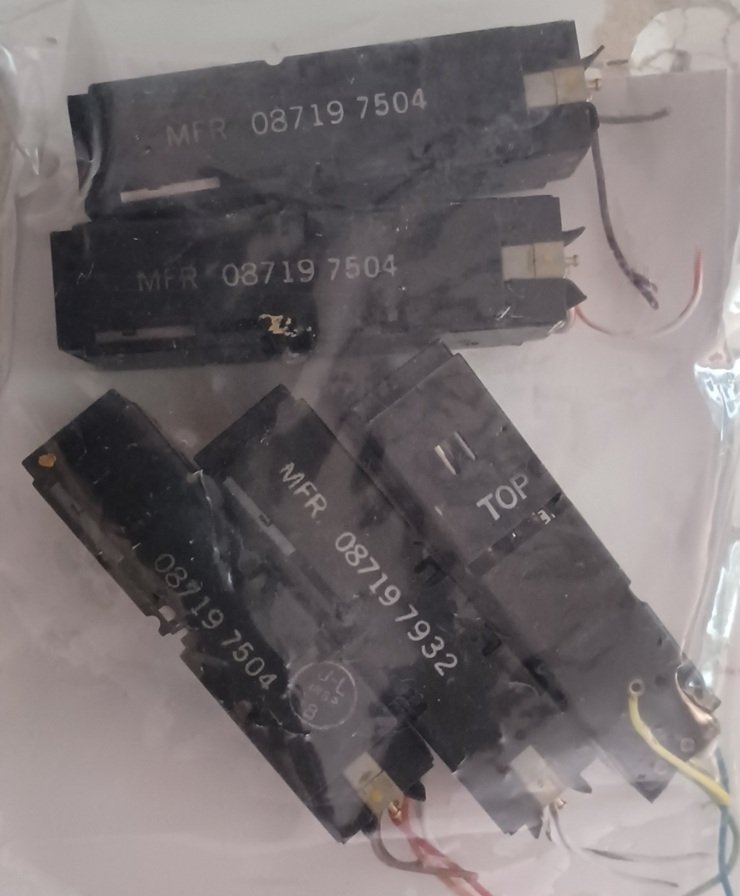

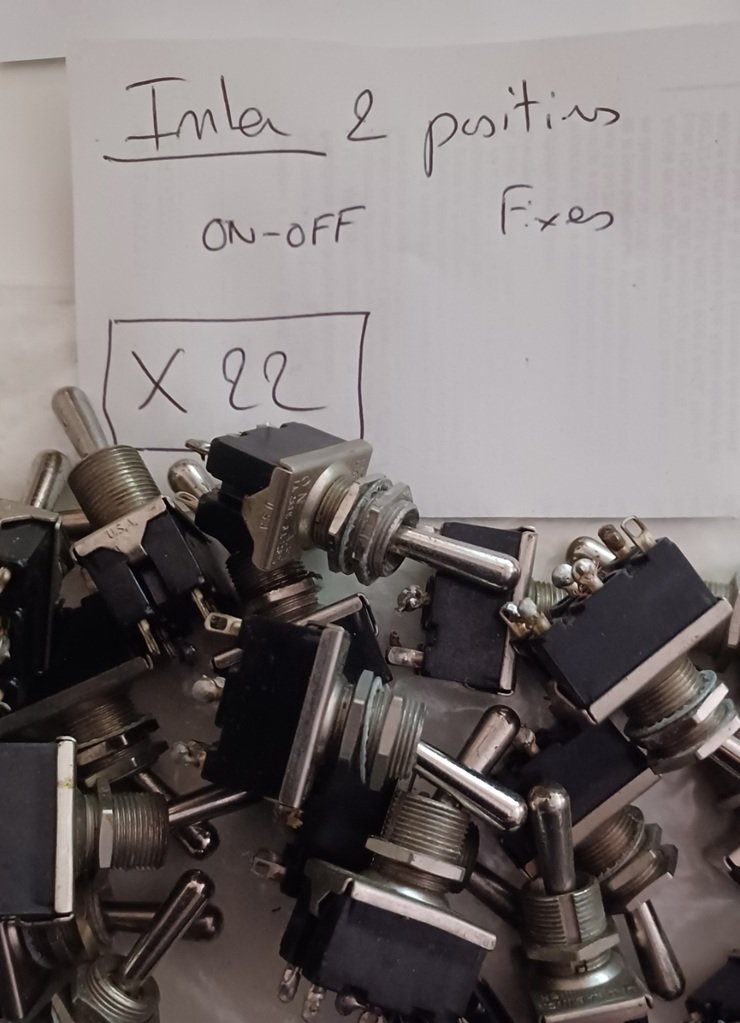

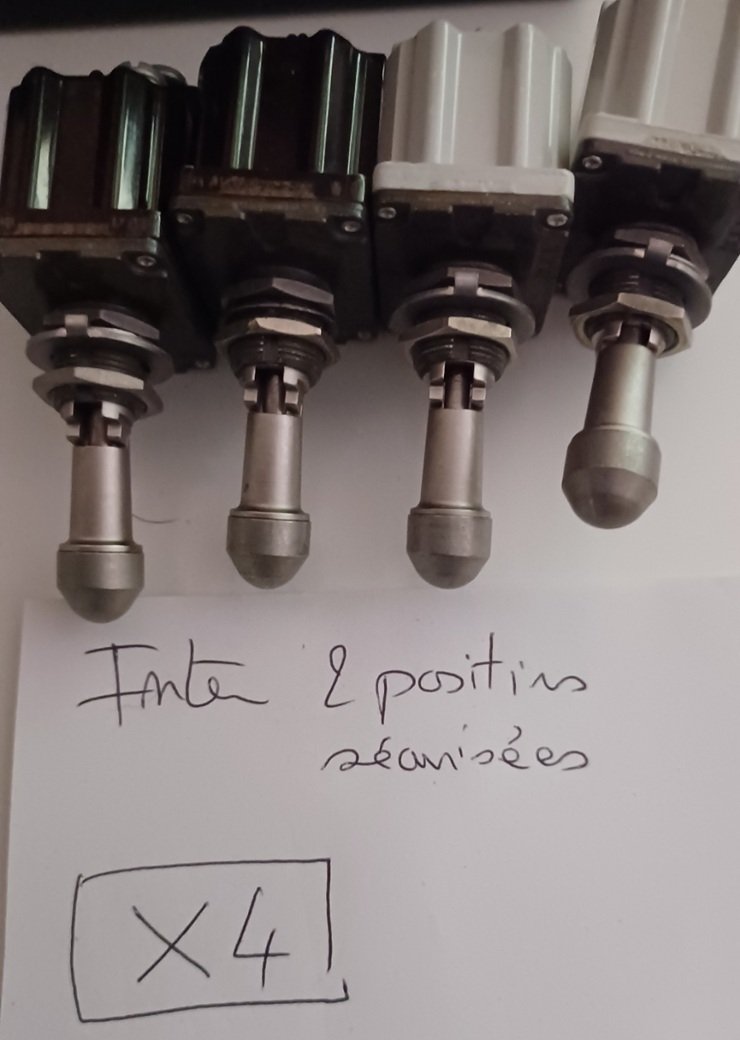

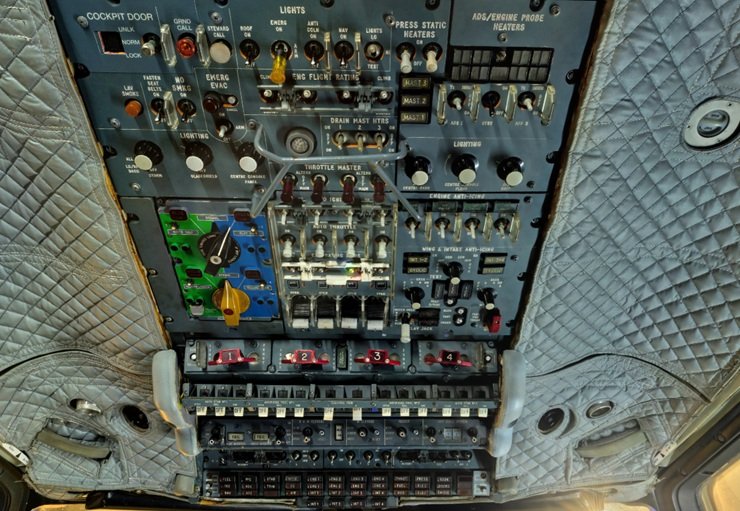

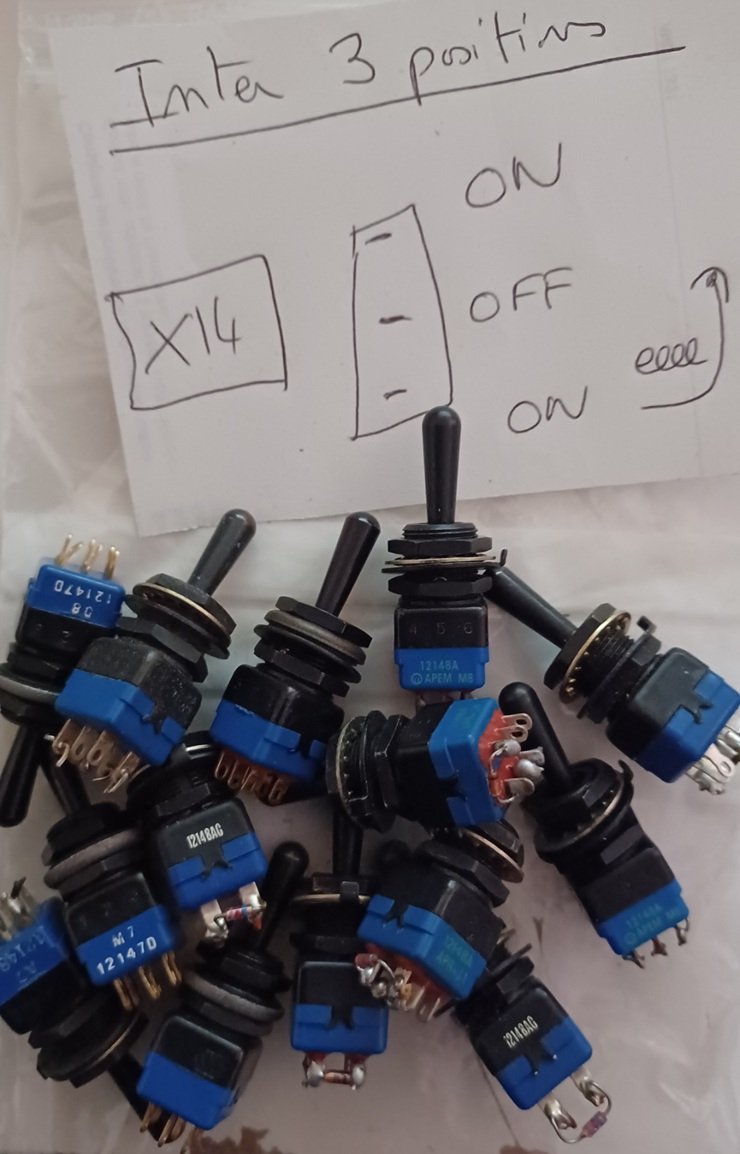

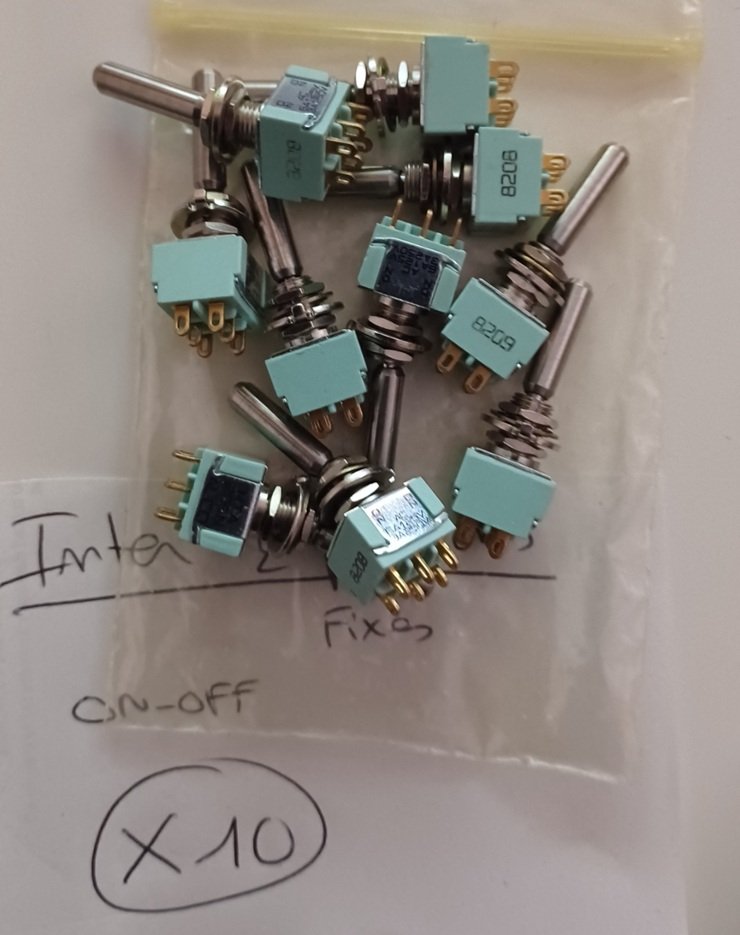

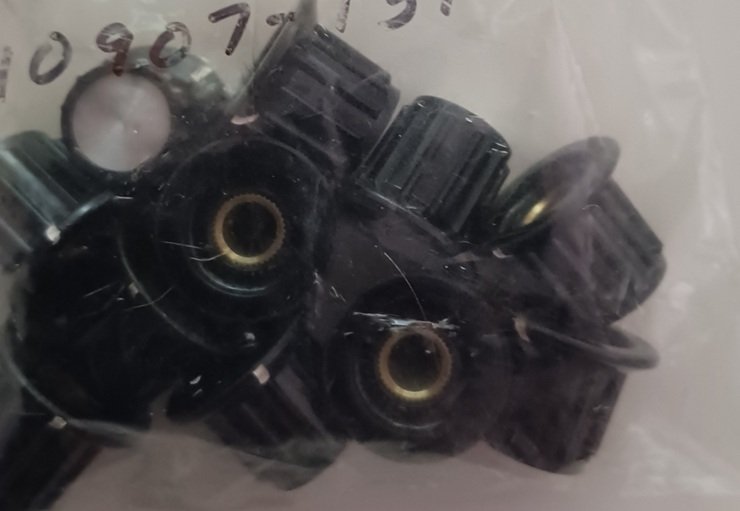

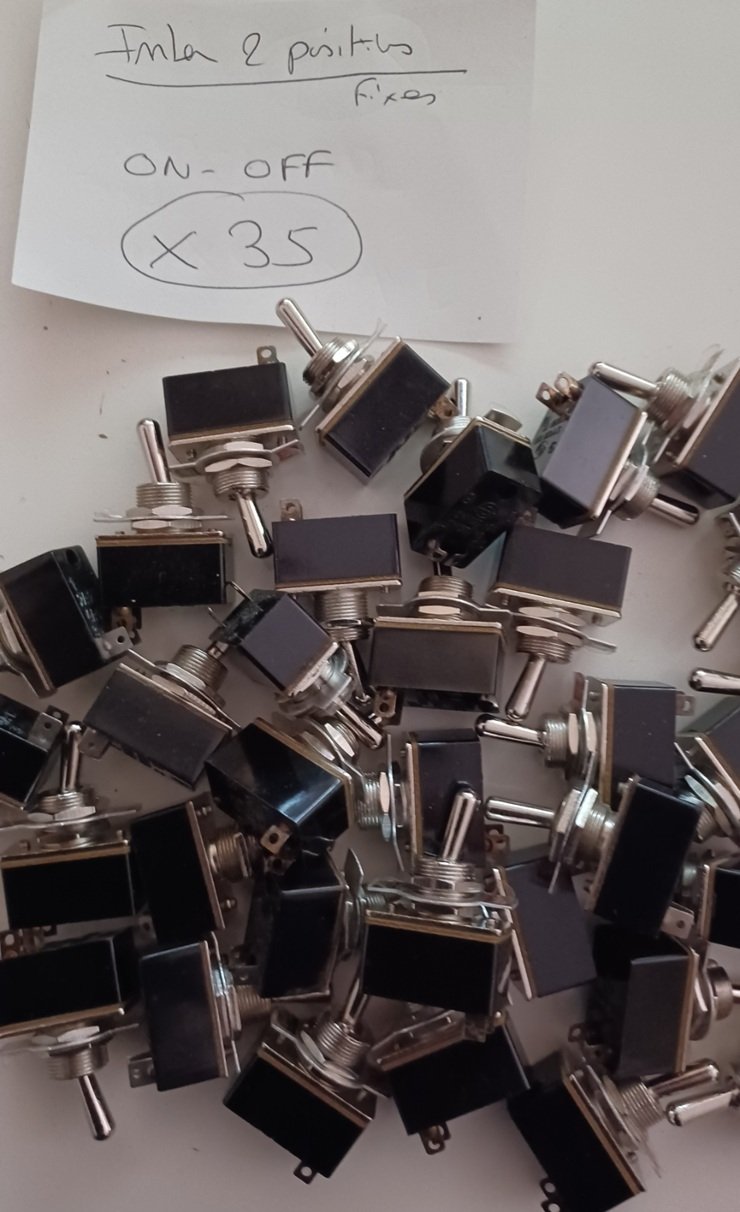

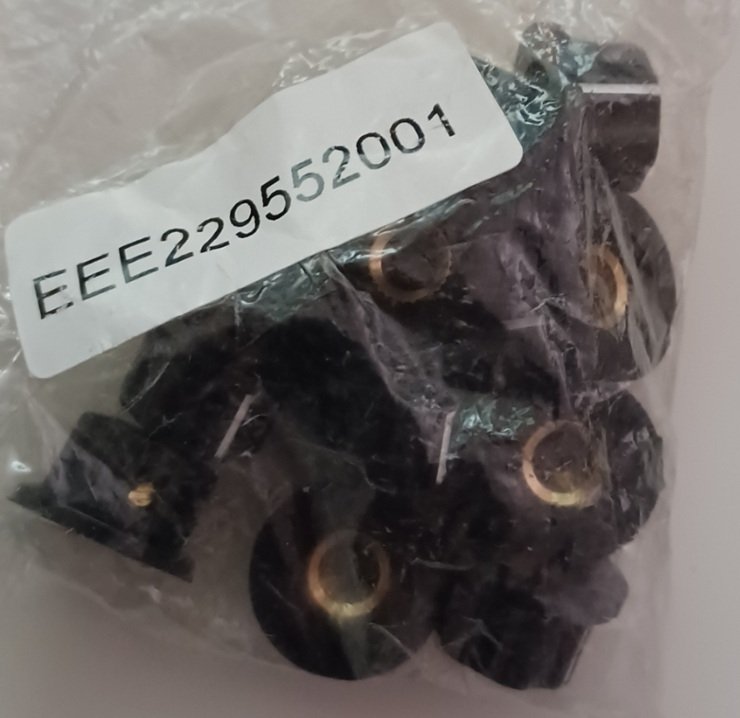

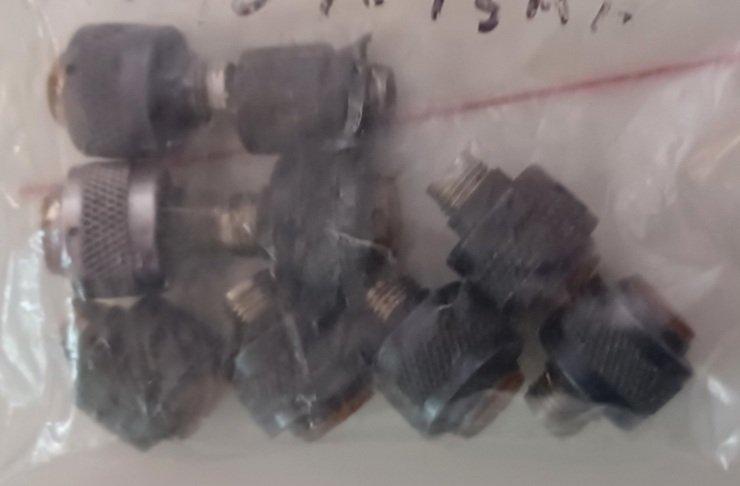

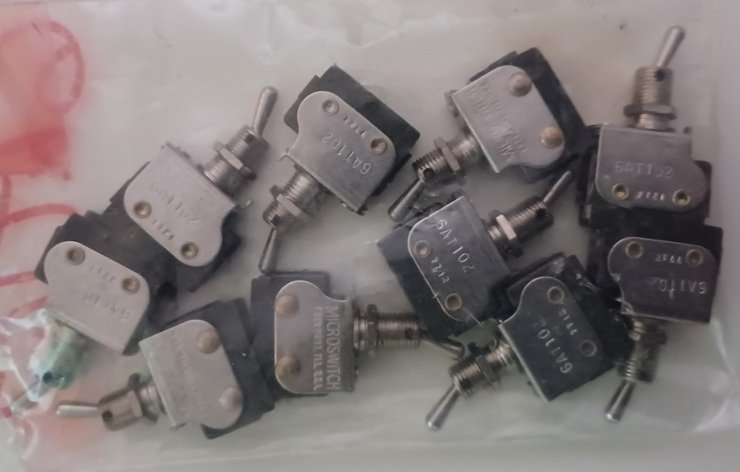

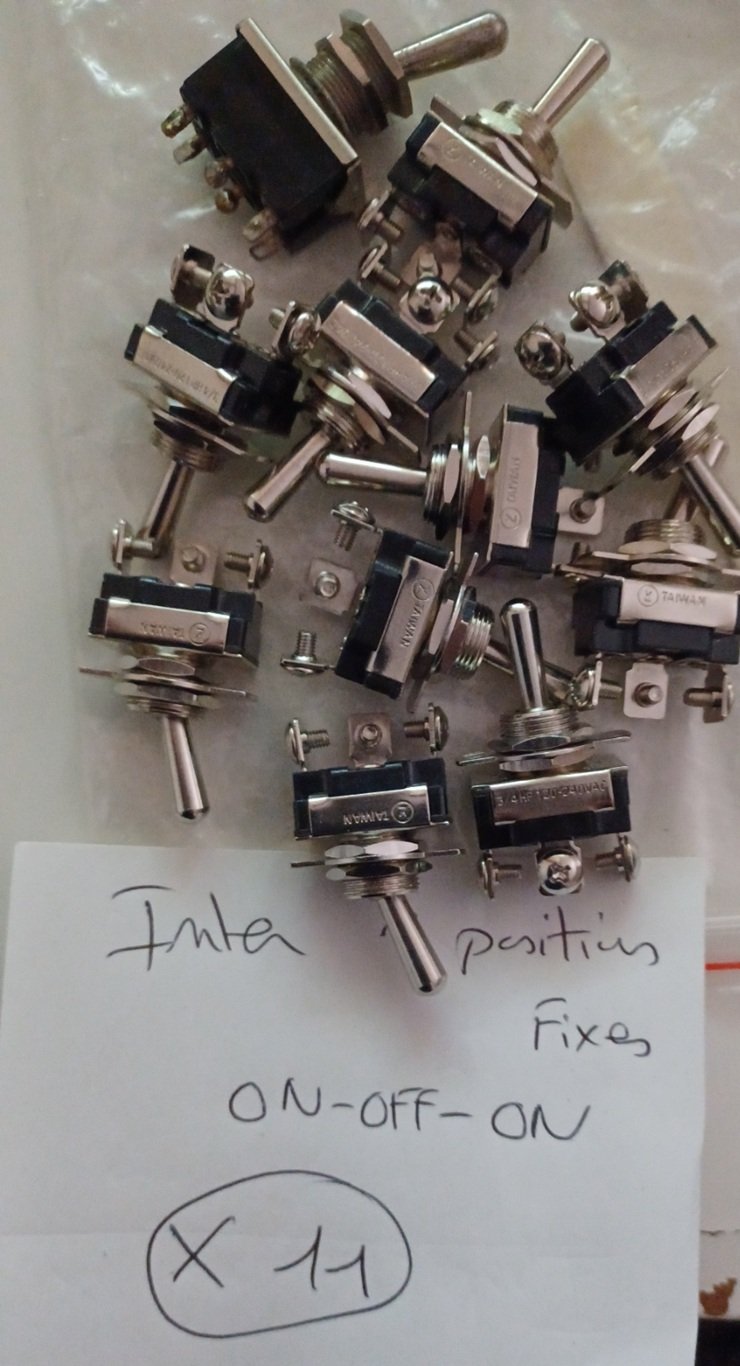

A suivre, pour mon archivage personnel, toute une série de pièces aéronautiques ou électroniques qui seront utilisées principalement pour la réalisation de l'overhead du simulateur.





Les pièces sont pour la majeure partie des vraies pièces aéronautiques achetées en lot le plus souvent aux USA.

Dans tout ce qui suit il y a seulement 6 pièces de provenance Concorde, à vous de les retrouver !
